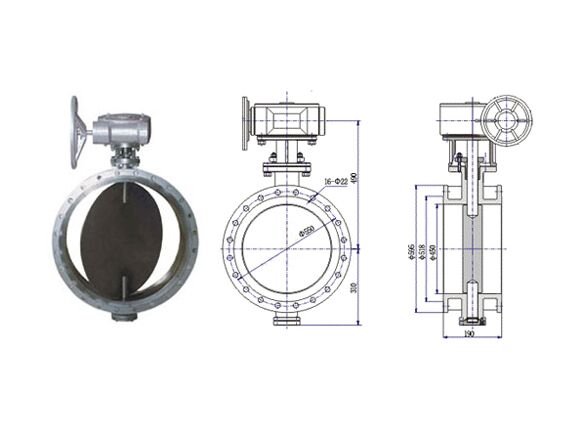

通風蝶閥數值模擬結果分析
當通風蝶閥開度為50%時，固定多孔板的出口處流場變化較大，但是經過導流板后，在導流板出口處流場開始變得比較均勻，沒有出現回流和偏流現象。
另外
（a）可知，在耐磨風量調節閥的出口處，即高度z=0.3m處，流體運動速度沿斷面分布就較均勻了。對于含塵氣流，在通過多孔板后，粉塵濃度沿閥體斷面分布是比較均勻的，這樣與閥體發生切削碰撞的粉塵數量很少，并且由于速度比較低，因此對閥體的磨損將大大減輕.而對于插板閥，當開度為50%時，
（b）可以看出，在閥體內及出口處，出現了嚴重的偏流和回流現象，即使是在加長管的出口處，這種現象仍然存在，氣流偏向一側。若為含塵氣流，絕大部分粉塵將會以很高的速度與閥體一側發生切削碰撞，由于磨損與速度的三次方成正比[1]，因此這必然會導致粉塵對閥體的磨損加劇.另外，
（b）可知，在插板閥的出口處，即z=0.3m，速度沿斷面的分布很不均勻，這將會使閥后的管件磨損加劇。
通過對比分析可以看出，在氣流通過耐磨風量調節閥和插板閥后，前者在很短的距離內即可使氣流速度變得比較均勻，而后者則需要很長的距離.上述模擬結果表明，耐磨風量調節閥的原理及結構是合理的，不論是對閥的本體，還是對其后的管件，均具有較好的防磨效果。
與一般的插板閥相比，耐磨風量調節閥具有使用壽命長、安裝位置不受限制、調節方便等優點，可應用于除塵系統中進行阻力平衡和風量調節，其應用前景廣闊。
